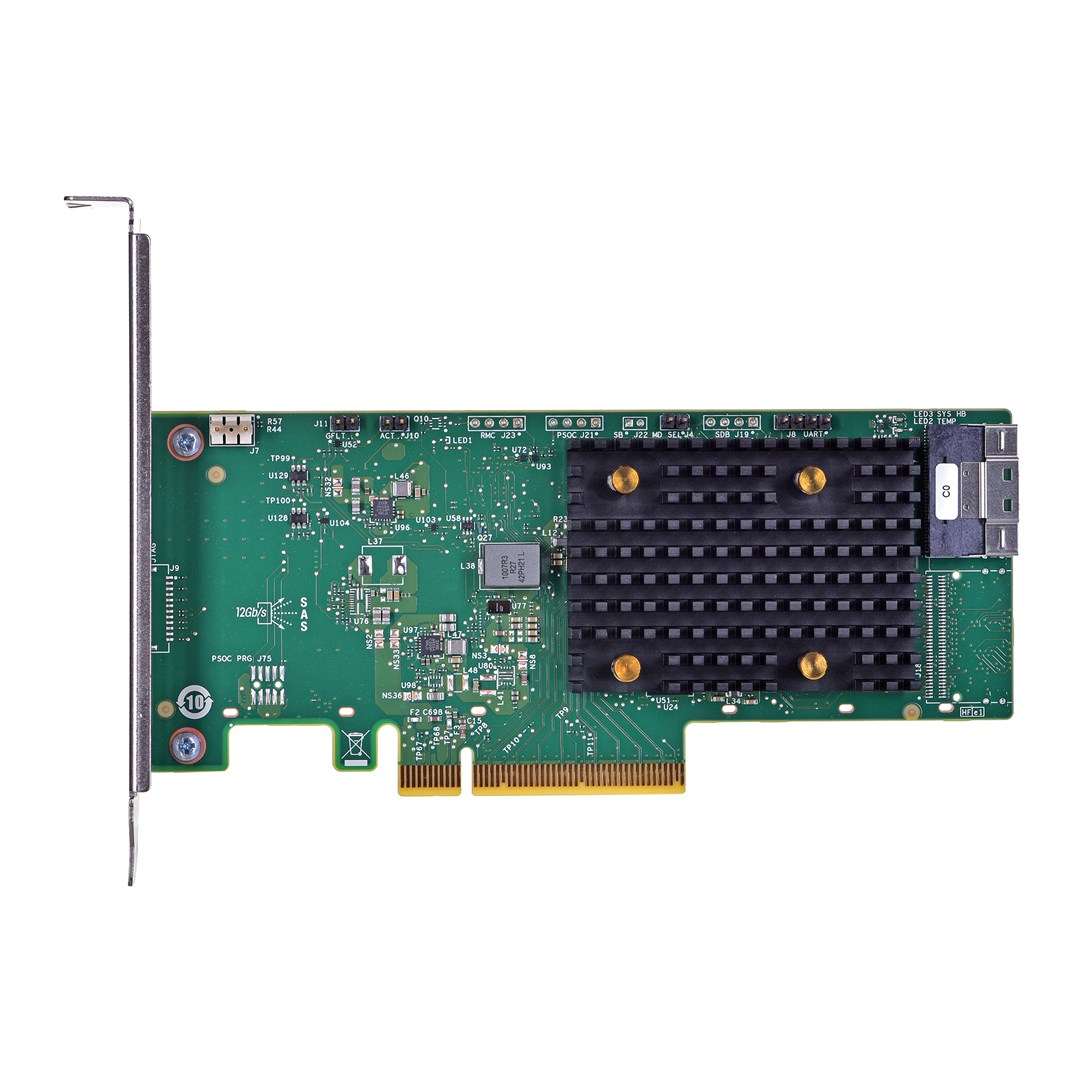

Opis

Waga i rozmiary
Głębokość produktu – 155,7 mm
Wysokość produktu – 68,9 mm

Warunki pracy
Zakres wilgotności względnej – 5 – 90%
Zakres temperatur (eksploatacja) – 0 – 55 °C
Dopuszczalna wilgotność względna – 5 – 95%
Zakres temperatur (przechowywanie) – -45 – 105 °C

Wydajność
Szybkość przesyłania danych – 12 Gbit/s
MTBF (Średni okres międzyawaryjny) – 3000000 h
Ilość obsługiwanych urządzeń – 32
Poziomy RAID – 1, 10, 0
Zestaw układów – SAS3808
Obsługa S.M.A.R.T. – Tak

Porty i interfejsy
Wspierane interfejsy dysków twardych – SAS, PCI Express 4.0, Serial ATA III
Wersja gniazd typu Slot (PCI Express) – 4.0
Wewnętrzne porty SAS – 8
Interfejs hosta – PCI Express x8

Ostrzeżenie bezpieczeństwa
Ostrzeżenia – Niedozwolone jest zmienianie konfiguracji sprzętu z włączonym zasilaniem., Przed instalacją, upewnij się, że komputer jest wyłączony i odłączony od zasilania., Produkty elektroniczne nie powinny być wyrzucane razem z odpadami domowymi. Właściwa utylizacja jest wymagana.
