Kamera DJI Zenmuse L1 + DJI Terra
38999,00 zł
Opis

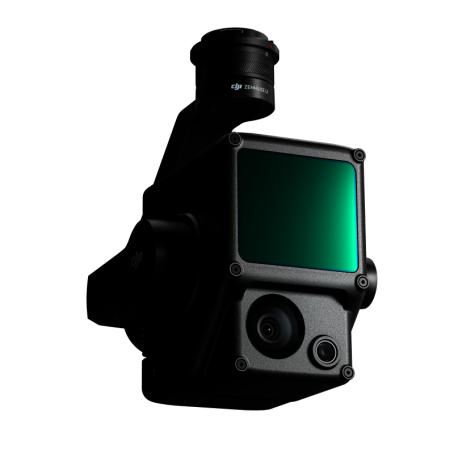

Zenmuse L1 – przejrzystość działania. Najwyższa dokładność
Zenmuse L1 posiada moduł laserowy Livox Lidar, moduł IMU o wysokiej dokładności oraz kamerę z 1-calową matrycą CMOS na 3-osiowym stabilizowanym gimbalu. W połączeniu z Matrice 300 RTK i DJI Terra, L1 tworzy kompletne rozwiązanie, które dostarcza dane 3D w czasie rzeczywistym, skutecznie rejestrując szczegóły złożonych struktur i dostarczając bardzo dokładne zrekonstruowane modele.
Rozwiązanie Lidar + RGB dla pomiarów z powietrza
Cyfryzacja bez kompromisów
| Moduł LiDAR Livox
– Technologia lidar z 100% efektywną chmurą punktów – Zasięg wykrywania: 450m (współczynnik odbicia 80%, 0 klx) / 190 m (współczynnik odbicia 10%, 100 klx) – Szybkość próbkowania: 240,000 pkt/s – Obsługuje 3 odbicia – Niepowtarzalny wzorzec skanowania, Powtarzalny wzorzec skanowania |
 |
 |
Kamera RGB
– 20 MP – 1 calowy sensor CMOS – Mechaniczna migawka |
| Wysoka dokładność IMU
– Czujnik wizyjny zapewniający dokładność pozycjonowania – GNSS, IMU, integracja danych RGB |
 |
Podgląd chmury punktów na żywo
Chmury punktów w czasie rzeczywistym zapewniają natychmiastowy wgląd w dane na miejscu, dzięki czemu operatorzy są informowani, aby szybko podejmować krytyczne decyzje.
Możesz również zweryfikować jakość pracy w terenie, sprawdzając dane chmury punktów natychmiast po każdym locie.
Pomiary i adnotacje
Uzyskiwanie i przekazywanie krytycznych wymiarów w modelu chmury punktów za pomocą pomiarów i adnotacji.
Post-processing w jednym miejscu
DJI Terra łączy dane IMU i GNSS do obliczeń chmury punktów i światła widzialnego, a także przeprowadza obliczenia danych POS, dzięki czemu można bez wysiłku generować zrekonstruowane modele i raporty dokładności.
Specyfikacja
| OGÓLNE | |
| Nazwa produktu: | Zenmuse L1 |
| Wymiary: | 152 × 110 × 169 mm |
| Waga: | 900 g ±10 g |
| Moc: |
Nominalna: 30 W Maksymalna: 60W |
| Klasa odporności | IP54 |
| Kompatybilne drony: | Matrice 300 RTK |
| Zakres temperatury pracy: |
-20° do 50° C 0° do 50° C (w przypadku korzystania z kamery mapującej RGB) |
| Zakres temperatur przechowywania: | -20° do 60° C |
| PARAMETRY DZIAŁANIA SYSTEMU | |
| Zasięg detekcji: |
450 m @ 80% współczynnik odbicia, 0 klx; 190 m @ 10% współczynnik odbicia, 100 klx |
| Szybkość próbkowania: |
Pojedynczy zwrot: 240 000 pkt / s; Wielokrotny zwrot: 480 000 pkt / s |
| Dokładność systemu: |
Poziomo: 10 cm @ 50 m; W pionie: 5 cm @ 50 m |
| Tryby kolorowania chmur punktów w czasie rzeczywistym: | Rzeczywisty kolor; zabarwienie według współczynnika odbicia; kolorowanie według wysokości |
| LiDAR | |
| Dokładność: | 3 cm przy 100 m wysokości |
| Obsługiwana ilość odbić: | 3 |
| Tryby skanowania: | Tryb powtarzalnego skanowania, niepowtarzalny tryb skanowania |
| Pole widzenia (FOV): |
Powtarzalne skanowanie: 70.4° (poziomo) × 4.5° (pionowo)； Niepowtarzalne skanowanie: 70.4° (poziomo) × 77.2° (pionowo) |
| Klasa bezpieczeństwa: | Klasa 1 |
| ZINTEGROWANY SYSTEM POZYCJONOWANIA | |
| Częstotliwość aktualizacji IMU: | 200 Hz |
| Zakres akcelerometru: | ± 8 g |
| Zakres pomiaru prędkości kątowej: | ± 2000 dps |
| Dokładność wychylenia Yaw: |
W czasie rzeczywistym: 0.3°, W postprodukcji: 0.15 ° |
| Dokładność osi Pitch / Roll |
W czasie rzeczywistym: 0.05°, w postprodukcji: 0.025° |
| POMOCNICZY CZUJNIK WIZYJNY POZYCJONUJĄCY | |
| Rozdzielczość: | 1280 x 960 |
| Pole widzenia (FOV): | 95° |
| MAPUJĄCA KAMERA RGB | |
| Rozmiar matrycy: | 1 cal |
| Ilość pikseli: | 20 MP |
| Rozmiar zdjęcia: | 4864 x 3648 (4: 3); 5472 × 3648 (3: 2) |
| Ogniskowa: | 8,8 mm / 24 mm (odpowiednik) |
| Czas otwarcia migawki: |
Czas otwarcia migawki mechanicznej: 1/2000 – 8 s Czas otwarcia migawki elektronicznej: 1/8000 – 8 s |
| ISO: |
Wideo: 100 – 3200 (Auto), 100 – 6400 (Manual) Zdjęcia: 100 – 3200 (Auto), 100 – 12800 (Manual) |
| Zakres przysłony: | f/2.8 – f/11 |
| Obsługiwany system plików: | FAT (≤32 GB); exFAT (>32 GB) |
| Format zdjęcia: | JPEG |
| Format wideo: | MOV, MP4 |
| Rozdzielczość wideo: | H.264, 4K: 3840×2160 30p |
| GIMBAL | |
| Stabilizacja: | 3-osiowa (roll,tilt,pan) |
| Zakres drgań: | 0,01 ° |
| Montaż | odłączany DJI SKYPORT |
| Zakres ruchu: | Tilt: od -120 ° do + 30 °; Pan: ± 320 ° |
| Tryby działania: | Śledzenie / Swobodny ruch / Wyśrodkowanie |
| PRZECHOWYWANIE DANYCH | |
| Przechowywanie danych surowych: | przechowywanie zdjęć / danych IMU / punktów w chmurze danych / GNSS / pliki kalibracyjne |
| Obsługiwane karty microSD: | microSD: prędkość zapisu sekwencyjnego 50 MB/s lub wyższa i klasyfikacja UHS-I Speed Grade 3 lub wyższa; maksymalna pojemność: 256 GB |
| Rekomendowane karty pamięci: |
SanDisk Extreme 128GB UHS-I Klasa szybkości 3 SanDisk Extreme 64GB UHS-I Klasa szybkości 3 SanDisk Extreme 32GB UHS-I Klasa szybkości 3 SanDisk Extreme 16GB UHS-I Klasa szybkości 3 Lexar 1066x 128GB U3 Samsung EVO Plus 128GB |
| Oprogramowanie do obróbki końcowej | |
| Obsługiwane oprogramowanie: | DJI Terra |
| Format danych: |
DJI Terra obsługuje eksportowanie modeli chmur punktów w standardowym formacie: Format chmury punktów : PNTS / LAS / PLY / PCD / S3MB Format modelu rekonstrukcji: B3DM / OSGB / PLY / OBJ / S3MB |
Zestaw
| 1x Kamera Zenmuse L1 |
| 1x DJI Care Enterprise na 1 rok |
| 1x Kod (licencja) oprogramowania DJI Terra na 6 miesięcy |
| 1x Walizka transportowa |
